Sett opp Zaptec ladestasjon

Slik gjør du det

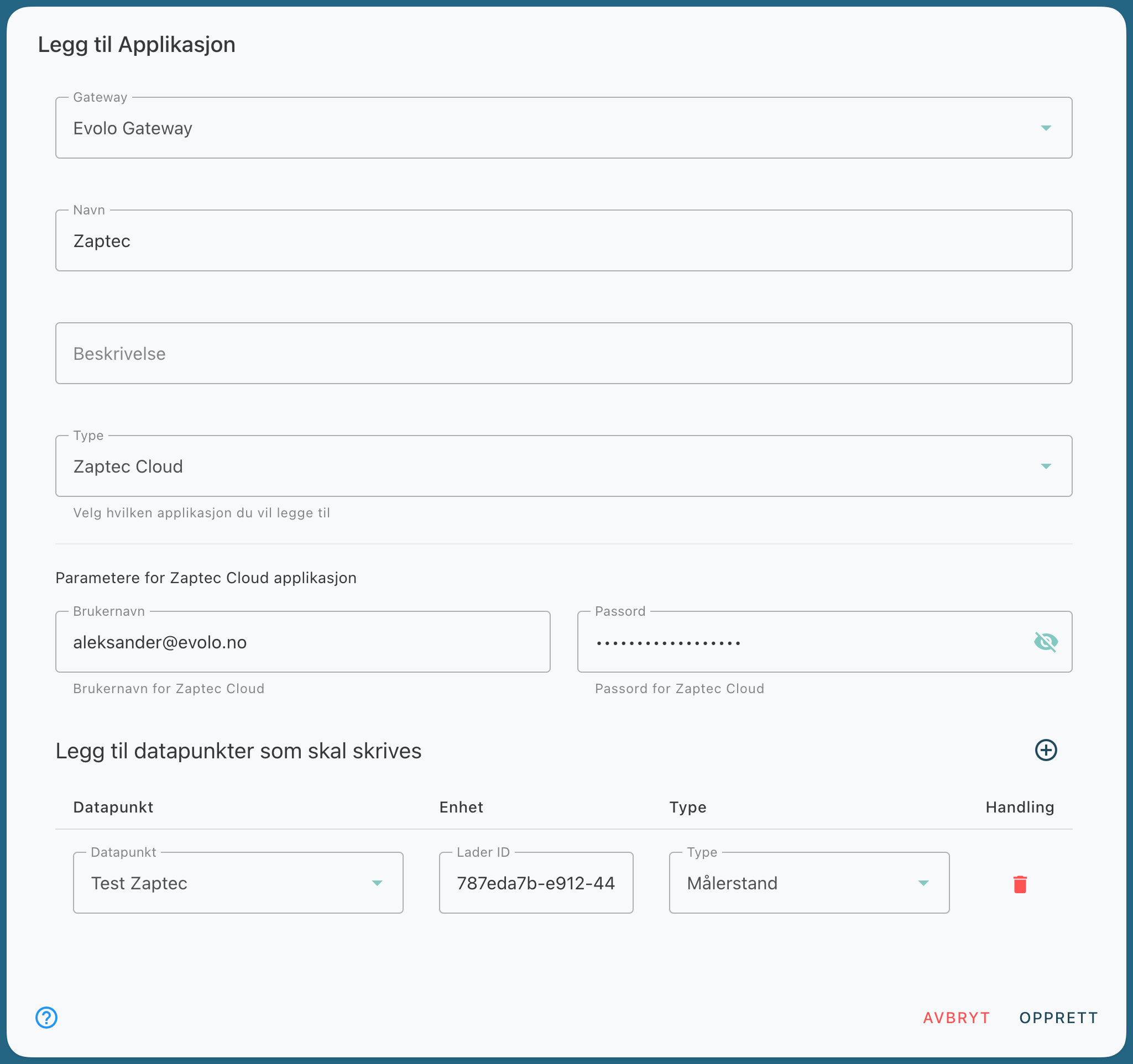

Felter du må fylle inn

Navn og beskrivelse
Gi applikasjonen et navn og legg eventuelt til en beskrivelse.

Gateway
Velg gatewayen for datapunktene som skal brukes. Den kan ikke endres etter at applikasjonen er opprettet.

Type (øverst i dialogen)
Velg Zaptec Portal. Feltet blir tilgjengelig når du har valgt gateway.

Aktivert
Er på som standard. Fjern haken for å stoppe applikasjonen på gatewayen uten å slette oppsettet.

Brukernavn
Skriv inn brukernavnet ditt for Zaptec Portal.

Passord
Skriv inn passordet ditt for Zaptec Portal. Redigerer du en eksisterende applikasjon, kan feltet stå tomt.

Ladere

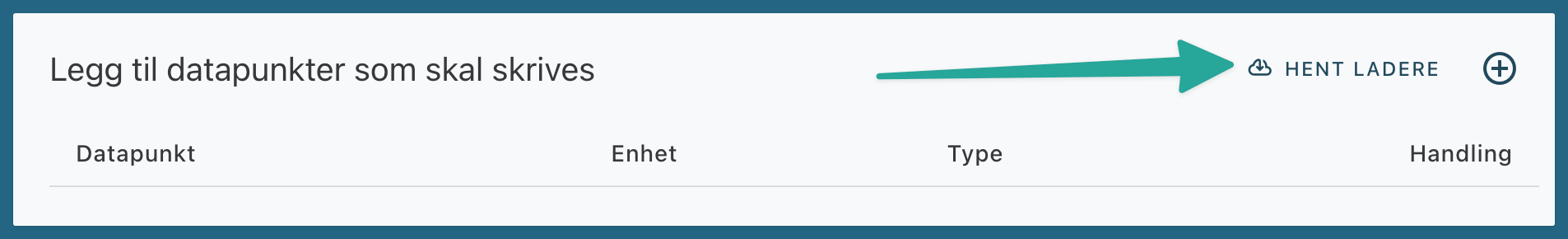

Klikk Hent ladere for å se alle ladere kontoen har tilgang til.
Listen viser navn, serienummer og installasjon, og ladere som allerede er lagt inn er merket «I bruk».
Velg laderne du vil bruke, og velg hvilke typer data som skal hentes for hver lader i feltet Målinger som skal opprettes per lader. Når du klikker Legg til, får du én rad per lader og type, ferdig utfylt.

Datapunkter
Velg hvilke datapunkter du vil skrive data til. Det anbefales å bruke et virtuelt datapunkt med type datalager.

Type
Viser hvilken type data raden henter, og er ferdig utfylt fra valget du gjorde i Hent ladere. Du kan endre typen for hver rad. Se oversikten under for hvilke typer du kan hente.

Lader ID (kolonnen Enhet)
ID-en til laderen raden henter data fra. Den fylles inn automatisk når du bruker Hent ladere. Legger du til en rad manuelt med pluss-ikonet, finner du ID-en i Zaptec Portal.

Datatyper du kan hente

Du kan hente disse verdiene fra Zaptec:

• Målerstand – energiforbruk i kWh

• Er online? – om laderen er tilkoblet nettverket

• Temperaturføler 1 – temperatur fra sensor 1 i °C

• Temperaturføler 2 – temperatur fra sensor 2 i °C

• Fuktighetsføler – luftfuktighet i %

• Spenning fase 1, 2 og 3 – spenning i V

• Strøm fase 1, 2 og 3 – strømstyrke i A

• Aktive faser – antall faser i bruk

• Ladeeffekt – effekt i kW

• Ladetid – tid brukt på nåværende ladesesjon i sekunder

• Jordfeilstrøm – registrert jordfeilstrøm i mA

• Operasjonsmodus

• Innstilt ladestrøm – maksimal tillatt ladestrøm i A

• Advarsel – feil eller varsling fra laderen.

Operasjonsmodus

Operasjonsmodus kan ha disse verdiene:

• 0: Ukjent

• 1: Frakoblet

• 2: Tilkoblet – forespørsel om lading

• 3: Tilkoblet – lader

• 5: Tilkoblet – lading fullført.
