Søk opp BACnet datapunkter

Hva er BACnet-skanning?

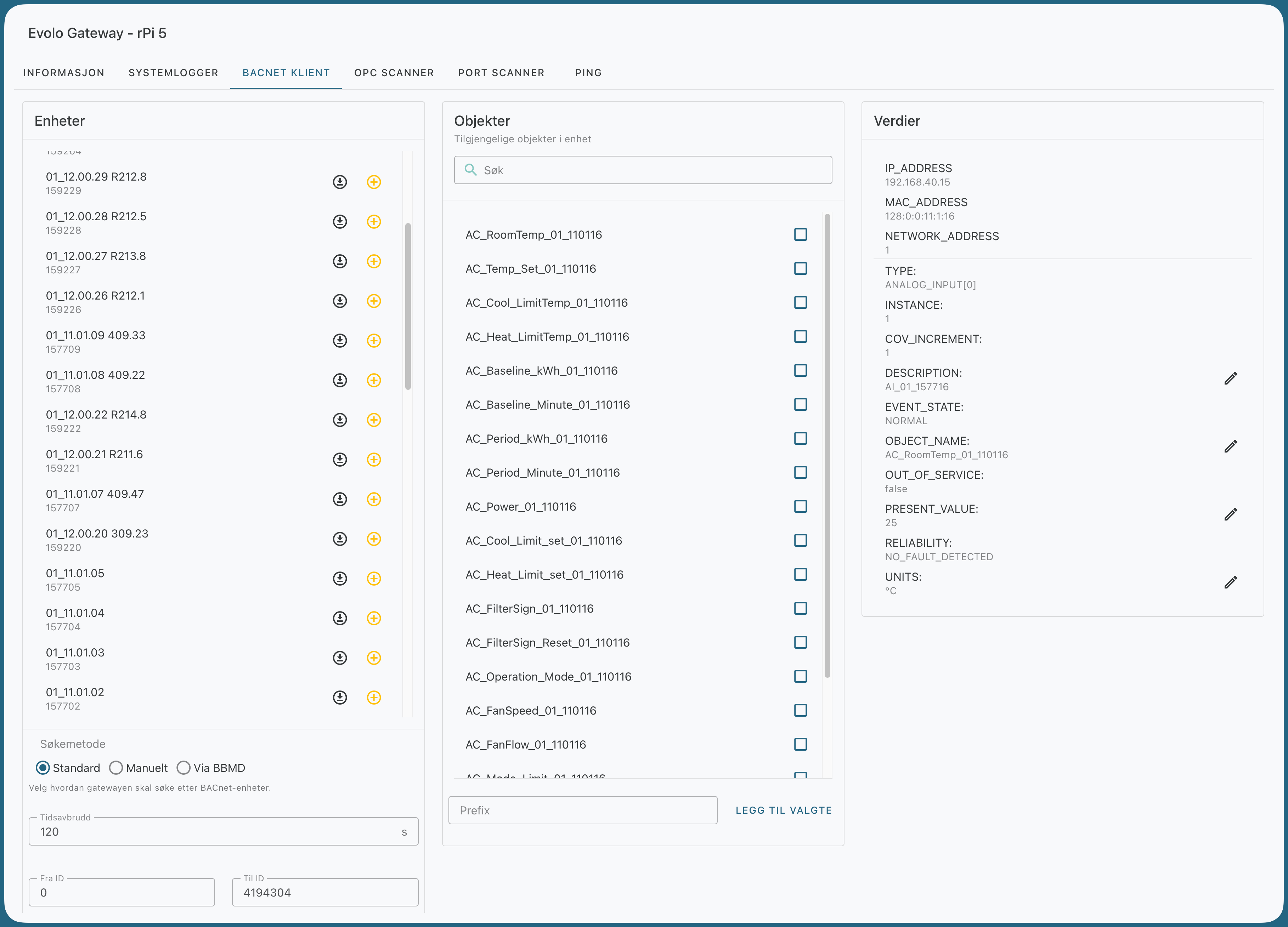

BACnet-skanning lar deg finne og importere BACnet-enheter, objekter og datapunkter direkte i Evolo.

Du finner verktøyet her:

Konfigurasjon → Gateway → Velg Gateway → BACnet-klient

Slik søker du opp BACnet-datapunkter

1. Finn enhet

Velg hvordan du vil søke etter enheter i BACnet-klienten:

Standard

Søker etter enheter i lokalnettet ved hjelp av vanlig BACnet-discovery.

Manuelt

Oppgi enheter som skal skannes manuelt.

Format:

• IP:device-ID

• IP:port:device-ID

Skill flere oppføringer med komma.

Bruk dette hvis enhetene ikke svarer på vanlig Who-Is-søk, eller hvis du allerede kjenner IP-adresse og device-ID.

Via BBMD

Brukes når enheter ligger på andre subnett. Gatewayen registreres midlertidig som Foreign Device mot valgt BBMD under søket.

2. Les inn objekter

Klikk på objektene for å hente inn navn og detaljer. Marker deretter objektene du vil importere som datapunkter.

Se hva objektet er lagret som i Evolo
Hvis et objekt allerede er importert som datapunkt, vises det under objektnavnet med et databaseikon og teksten Lagret som «…». Da ser du med én gang hvilke objekter som allerede finnes i Evolo, og hvilket navn de har fått i databasen. Dette er nyttig når objektnavnet i BACnet-enheten er endret, eller når datapunktet har fått et annet navn enn objektet heter i enheten.

3. Prefix på datapunktnavn

Før du legger til objektene, kan du skrive inn en verdi i feltet Prefix.

Prefix legges foran datapunktnavnet når datapunktene opprettes. Dette er nyttig hvis bygget har flere enheter med samme eller lignende datapunktnavn, og du vil gjøre dem lettere å skille fra hverandre.

Eksempel:

• uten prefix: Temperatur

• med prefix: 360.001_Temperatur

4. Legg til valgte objekter

Klikk Legg til valgte for å importere objektene som datapunkter i Evolo.

Felter som fylles ut automatisk

Når objektene er lagt til som datapunkter, fylles disse feltene ut automatisk:

• Navn = OBJECT_NAME

• Beskrivelse = DESCRIPTION

• Benevnelse = UNIT

Synkronisere datapunkter fra BACnet

For objekter som allerede er lagt til som datapunkt, kan du hente inn oppdaterte verdier fra BACnet-enheten uten å opprette datapunktet på nytt. Klikk på synkroniser-ikonet (↻) til høyre for objektet.

Evolo leser da gjeldende egenskaper fra enheten og sammenligner dem med det som er lagret. Følgende felter synkroniseres:

• Navn = OBJECT_NAME

• Beskrivelse = DESCRIPTION

• Enhet = UNITS

• Tilstandstekster = STATE_TEXT (for multistate-objekter), eller ACTIVE_TEXT / INACTIVE_TEXT (for binære objekter)

Før noe lagres, får du opp en bekreftelsesdialog som viser hvert felt som endres, med verdien før og etter. Ingenting oppdateres før du bekrefter.

Hvis datapunktet allerede stemmer med enheten, får du meldingen «Datapunktet er allerede synkronisert.», og ingen endring gjøres.

Merk: Synkronisering er ikke tilgjengelig for kalender- og tidsskjema-objekter (BACnet-type 6 og 17), siden disse styres gjennom kalenderverktøyet i stedet.

Feilsøking

Jeg finner ingen enheter eller objekter

Dette betyr vanligvis at ingen BACnet-enheter svarer på Who-Is-kringkastingen fra gatewayen.

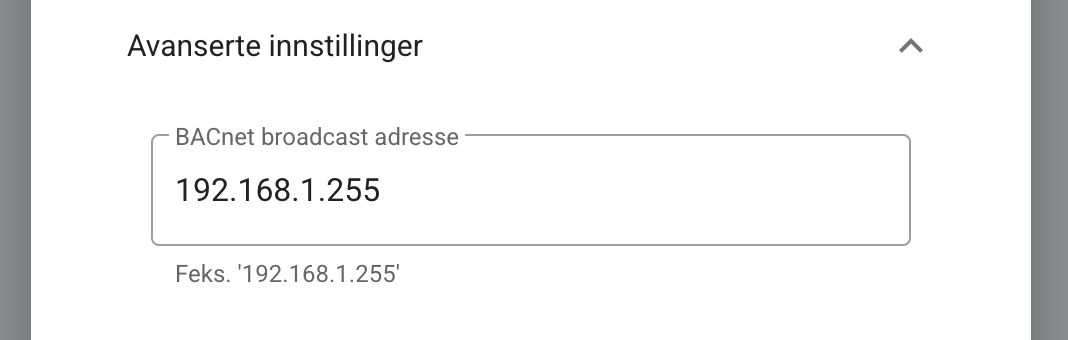

Som standard sendes kringkastingen til 255.255.255.255. Du kan sette en egendefinert broadcast-adresse under de avanserte innstillingene for gatewayen.

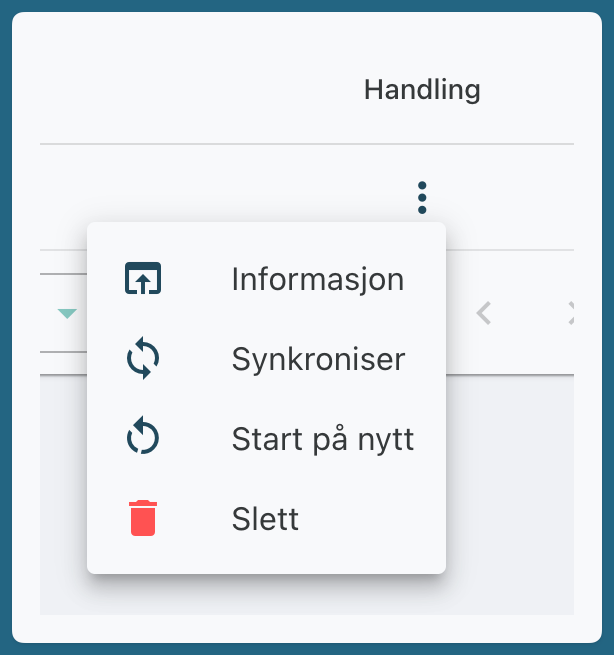

Når du har endret broadcast-adressen, må du starte gatewayen på nytt for at endringen skal tre i kraft.

Hvis det lokale subnettet for eksempel er 192.168.1.0/24, kan du prøve broadcast-adressen 192.168.1.255, siden noen enheter bare svarer på denne adressen.

Hvis enhetene fortsatt ikke dukker opp, kan du bruke søkemetoden Manuelt og angi IP-adresse og device-ID direkte.

Jeg får ikke lest inn objekter ved manuelt søk

Hvis enheten bruker lang tid på å generere objektlisten eller svare på forespørselen, kan søket få tidsavbrudd.

Løsning: Øk tidsavbruddet i BACnet-klienten og prøv søket på nytt.

Jeg får kun opp enheter med "UNKNOWN" ved manuelt søk

Når du bruker Manuell, prøver Evolo å hente objekter basert på IP-adressen og BACnet-ID-en du har oppgitt. Hvis enheten ikke svarer, kan den fortsatt vises i listen, men med status som viser at forespørselen fikk tidsavbrudd.

Hvis enheten bruker lang tid på å generere objektlister eller behandle forespørsler, kan du øke tidsavbruddet slik at Evolo venter lenger før forespørselen stoppes.
