Opprett BACnet-alarmer

BACnet-alarmer lar Evolo motta og vise alarmer som genereres direkte av BACnet-enheter i bygget.

Skrevet av Evolo Support

Sist oppdatert En dag siden

Selve alarmlogikken styres av BACnet-enheten. Evolo Gateway tar imot, viser den frem i alarm-tabellen og lar deg kvittere alarmene.

Hvordan det fungerer

  1. BACnet-enheten overvåker egne objekter og genererer alarmhendelser etter sitt eget oppsett.

  2. Evolo-gatewayen mottar alarmvarslingen fra BACnet-enheten.

  3. Alarmen vises i Evolo som en aktiv alarm med tidspunkt, prioritet og beskrivelse.

  4. Når en bruker kvitterer alarmen i Evolo, sendes kvitteringen automatisk tilbake til BACnet-enheten.

Forutsetninger

  • Anlegget må ha et BACnet IP-grensesnitt konfigurert i Evolo.

  • Datapunktene som skal brukes må være av typen BACnet IP.

Sette opp en BACnet-alarm

Det finnes tre måter å opprette BACnet-alarmer på:

1. Manuelt via alarmoppsett

  1. Gå til Oppsett → Alarmer for anlegget ditt.

  2. Klikk Legg til alarm og velg BACnet alarm.

  3. Fyll inn feltene:

Felt

Beskrivelse

Datapunkt

Velg BACnet IP-datapunktet alarmen skal knyttes til. Kun BACnet IP-datapunkter vises.

Navn

Visningsnavn på alarmen i Evolo.

Beskrivelse

Valgfri beskrivelse.

Grenseverdier

Kun for analoge datapunkter. Les og skriv høy- og lavgrense direkte på BACnet-enheten (se avsnittet Grenseverdier nedenfor).

Visning

Knytt alarmen til en visning i Evolo.

Prioritet

A (høyest), B eller C.

Aktiv

Slå alarmen av eller på.

2. Direkte fra BACnet-skanneren

BACnet-skanneren i Gateway-oppsettet viser alle objekter på nettverket. Hvert objekt har en klokkeknapp som lar deg opprette en BACnet-alarm med ett klikk.

  1. Gå til Oppsett → Gateway og åpne BACnet-skanner.

  2. Finn enheten og objektet du vil alarmsette.

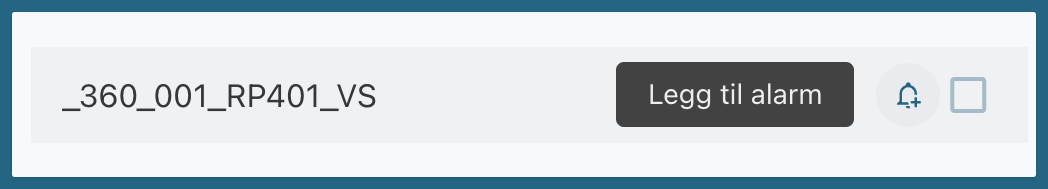

  3. Klikk klokke-ikonet ved siden av objektet. Et grønt klokke-ikon betyr at det allerede finnes en alarm for dette datapunktet.

  4. Alarmen opprettes automatisk basert på informasjonen fra skanneren.

3. Import via Excel

Du kan importere flere BACnet-alarmer på én gang via Excel-malen.

  1. Last ned malen fra Evolo (Oppsett → Alarmer → Importer).

  2. Malen inneholder et eget eksempel for BACnet-alarmer. Fyll inn datapunktets navn, BACnet-type, navn, beskrivelse og prioritet.

  3. Last opp den utfylte malen.

Grenseverdier

For analoge BACnet-datapunkter kan Evolo lese og endre alarmgrensene som er satt på selve BACnet-enheten.

  • Low limit: alarmgrense for lav verdi

  • High limit: alarmgrense for høy verdi

Disse verdiene leses direkte fra BACnet-enheten når du åpner alarmen. Du kan justere dem, og endringen skrives tilbake til BACnet-enheten.

Kvittering av BACnet-alarmer

BACnet-alarmer kvitteres på samme måte som andre alarmer i Evolo:

  1. Gå til Alarmer og finn den aktive alarmen.

  2. Klikk Kvitter på enkeltalarmen, eller bruk Kvitter alle for å kvittere alle ukvitterte alarmer samtidig.

Når du kvitterer en BACnet-alarm i Evolo, sendes kvitteringen automatisk tilbake til BACnet-enheten. Dersom gatewayen er midlertidig offline, sendes kvitteringen så snart gatewayen kobler seg til igjen.
