Energioppsett

Opprett et målepunkt

Målepunktet knyttes til et datapunkt som logger målerstand, og brukes videre i grafer og diagrammer i Energioppfølging.

Skrevet av Evolo Support

Sist oppdatert Omtrent en måned siden

Før du starter

Målepunktet støtter bare akkumulerende datapunkter. Det betyr at datapunktet må øke over tid, slik som en målerstand. Spenning og effekt kan ikke brukes som målerstand i et målepunkt.

Typer målepunkter

Du kan velge mellom flere typer:

  • Fysisk måler
    Leser akkumulerende energidata fra et datapunkt i Evolo.
    Det er viktig at datapunktet er satt opp med loggtypen Akkumulerende.

  • Elhub-måler
    Henter data direkte fra Elhub, se Legg til Elhub-målere i Evolo.

  • Avviksmåler
    Beregner differansen mellom hovedmåleren og summen av undermålerne.
    (avvik=hovedmåler-undermålere)

  • Summåler

    Summerer verdier fra flere undermålere.

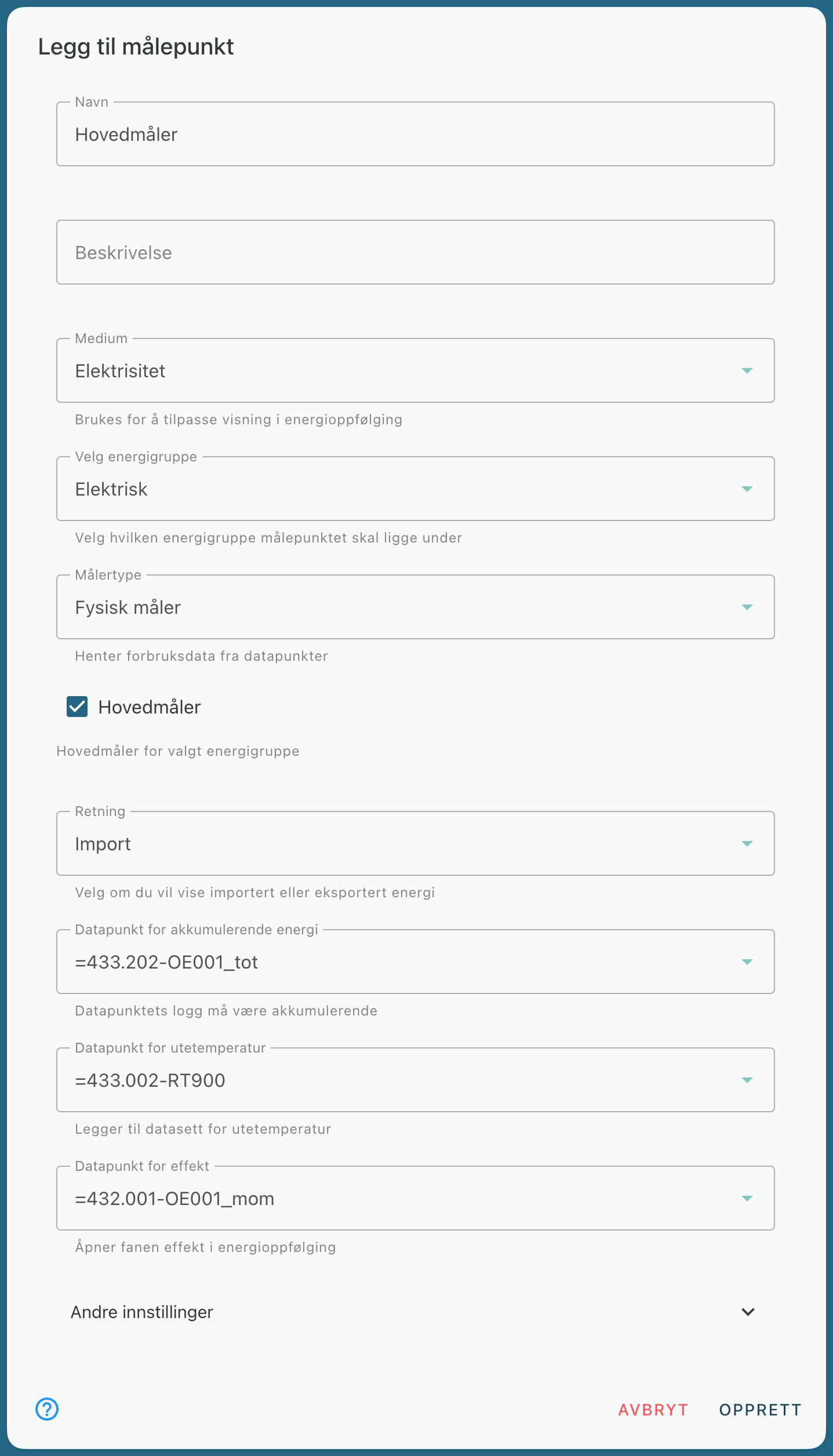

Slik oppretter du et målepunkt

Eksempelet tar for seg en fysisk måler:

1

Åpne energioppfølging

Gå til Oppsett og velg Energioppfølging. Det må finnes minst én energigruppe.

Klikk Legg til målepunkt øverst på siden.

2

Navn og energigruppe

Skriv inn navn på målepunktet. Legg eventuelt inn en beskrivelse.

Velg Medium for måleren.

Velg hvilken energigruppe målepunktet skal tilhøre.

3

Velg målertype

Velg Målertype, i dette eksempelet fysisk måler.

Kryss av for Hovedmåler hvis dette er hovedmåleren i energigruppen, eller velg en måler i Undermåler av.

Velg Retning: Import for forbruk, Eksport for energi som leveres ut, for eksempel fra solceller.

4

Velg datapunkter

Velg Datapunkt for akkumulerende energi.

Velg eventuelt Datapunkt for utetemperatur hvis du vil sammenligne forbruk mot temperatur.

Velg eventuelt Datapunkt for effekt. Det åpner fanen Effekt i energioppfølgingen.

5

Andre innstillinger

Under Andre innstillinger kan du legge inn ikon, antall kvadratmeter (for forbruk per m²), benevnelse og verdier for graddagskorrigering. Klikk Opprett.

Felter i Andre innstillinger

Feltene under Andre innstillinger er valgfrie. Du kan fylle dem ut når du har valgt energigruppe.

  • Klikk for å velge ikon: Ikonet vises ved siden av målepunktet og viser hvilken energitype det er.

  • Antall kvadratmeter: Arealet måleren forsyner. Brukes til å vise forbruk per m².

  • Benevnelse for energidata: Enheten som vises bak verdien, for eksempel kWh. For en fysisk måler hentes den fra datapunktet du velger.

  • Utetemperatur når oppvarming starter: Temperaturen i °C der bygget begynner å trenge oppvarming. Brukes til å beregne graddøgn for graddagskorrigering.

  • Andel av forbruk som er til oppvarming: Hvor mange prosent av forbruket som går til oppvarming. Brukes til å graddagskorrigere forbruket.

Hovedmåler og undermåler

Du kan merke et målepunkt som hovedmåler. Da kan det brukes som overordnet måler når du legger til nye målepunkter under feltet Undermåler av. Dette gjør at målerne vises i en hierarkisk struktur.
