Kalender

Bruk BACnet tidsskjema i kalenderen

Her ser du hvordan du bruker et ferdig satt opp BACnet tidsskjema i kalenderen. BACnet tidsskjema brukes for å styre faste ukentlige tider og moduser for et anlegg.

Skrevet av Evolo Support

Sist oppdatert 16 dager siden

Før du starter

Tidsskjemaene settes opp av en installatør, se Opprett et BACnet-tidsskjema. Er fanen BACnet grå, finnes det ingen BACnet-tidsskjemaer eller -kalendere i bygget ennå.

Tidsskjema

Slik leser du kalenderen

Gå til Kalender og åpne fanen BACnet. I sidepanelet til venstre velger du hvilke tidsskjemaer du vil se. Hvert tidsskjema har sin egen farge.

  • En periode gjelder fra sitt klokkeslett til neste oppføring samme dag, ellers ut døgnet. Den viser tidsrommet og hvilken modus som gjelder.

  • Nullstill nederst i en periode betyr at verdien under Utenfor tidsprogram gjelder når perioden slutter.

  • Røde perioder er unntak som overstyrer ukeprogrammet på bestemte datoer.

Legg til en periode i ukeprogrammet

1

Start en ny periode

Klikk og dra i ukeoversikten der perioden skal være, eller klikk Ny og velg Tidspunkt i tidsskjema.

2

Velg Ukeprogram

Velg Ukeprogram øverst i vinduet.

3

Velg tid og modus

Velg tidsskjema, ukedag, starttid og modus.

4

Velg sluttid og lagre

La Har sluttid stå på og velg sluttid. Verdi etter slutt er Nullstill som standard, men du kan velge en annen modus.

Klikk Lagre. Endringen skrives direkte til BACnet-enheten.

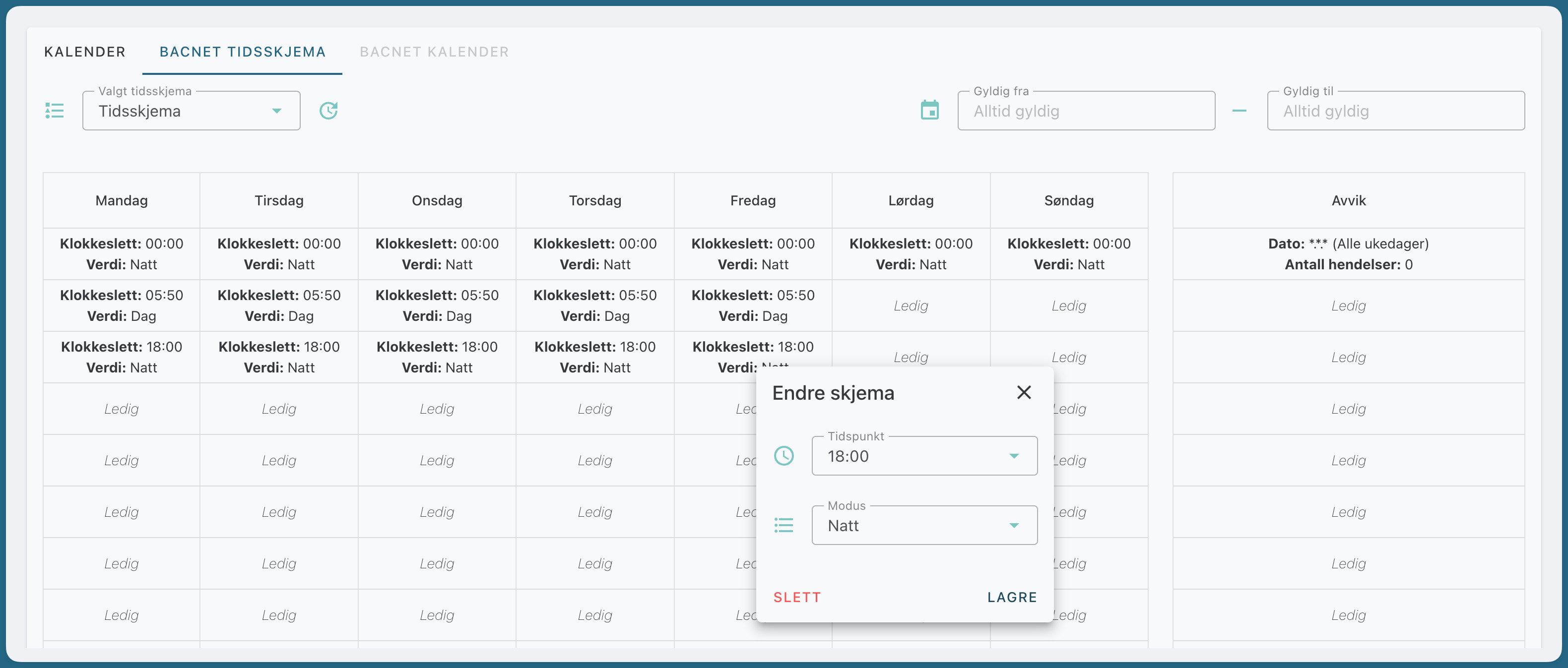

Endre, flytte eller slette en periode

  • Klikk på en periode for å endre start, slutt eller modus. Slett fjerner hele perioden fra tidsskjemaet.

  • Dra en periode for å flytte den til et annet tidspunkt eller en annen dag. Kalenderen ruller automatisk når du drar mot kanten.

Bruk unntak

Unntak brukes når anlegget skal kjøre annerledes enn ukeprogrammet på bestemte datoer, for eksempel helligdager eller ferier. Unntak vises som røde perioder i kalenderen.

1

Opprett unntaket

Klikk Ny og velg Unntak.

2

Velg tidsskjema og dato

Velg tidsskjema og når unntaket gjelder:

  • Dato: én dag.

  • Periode: alle dagene fra en dato til en annen.

  • Mønster: uke i måneden, ukedag og måned, for eksempel siste fredag i alle måneder.

  • Kalender: alle datoene i en BACnet-kalender på samme enhet, for eksempel en liste med helligdager.

3

Legg inn verdiene

Under Verdiendringer legger du inn klokkeslett og verdi for hver endring den dagen. Prioritet bestemmer hvilket unntak som gjelder når flere unntak treffer samme dag: 1 er høyest og 16 er lavest. Klikk Lagre.

Klikk på et rødt unntak i kalenderen for å endre eller slette det. Ukeprogrammet vises gjennomstreket på dager der et unntak overstyrer det.

Innstillinger for tidsskjemaet

Klikk tannhjulet ved siden av tidsskjemaet i sidepanelet for å:

  • sette Gyldighetsperiode (fra- og til-dato for hele tidsskjemaet). La et felt stå tomt for ingen start- eller sluttdato.

  • velge verdi under Utenfor tidsprogram

  • se og redigere alle Unntak i en liste

  • tømme tidsskjemaet helt med Tøm tidsskjemaet

Du ser bare valgene BACnet-enheten har for tidsskjemaet. Klikk Lagre for å skrive endringene til enheten.

Utenfor tidsprogram

Utenfor tidsprogram er verdien tidsskjemaet skriver når verken ukeprogrammet eller et unntak gjelder, for eksempel etter Nullstill. Velg en av modusene, eller Ingen verdi. Med Ingen verdi slipper tidsskjemaet styringen, og anlegget bruker sin egen verdi. Verdien vises under navnet på tidsskjemaet i sidepanelet.

Feilsøking

Sannsynlig årsak:
Evolo fikk ikke lest tidsskjemaet fra BACnet-enheten.

Løsning:
Hold musepekeren over det røde ikonet for å se meldingen fra enheten. Sjekk at enheten er tilkoblet, og klikk oppdateringsikonet øverst i sidepanelet for å lese på nytt.

Sannsynlig årsak:
Ukeprogrammet har to oppføringer på samme tidspunkt med ulik verdi.

Løsning:
Klikk ikonet. Under Mulige konflikter velger du hvilken verdi som skal beholdes på hvert tidspunkt, og klikker Lagre.
