Koble Airthings-enheter til Evolo med MQTT

Med Airthings MQTT Publisher sender Airthings målingene dine til Evolo.

Skrevet av Evolo Support

Sist oppdatert 4 dager siden

Når oppsettet er ferdig, kan du lese verdier som temperatur, radon, CO₂, luftfuktighet og støy i Evolo, med logging, alarmer og visning som for alle andre datapunkter.

Før du starter

For å komme i gang trenger du dette fra Airthings:

En Airthings for Business-konto med minst én enhet online, og tilgang til MQTT Publisher i Airthings Dashboard.

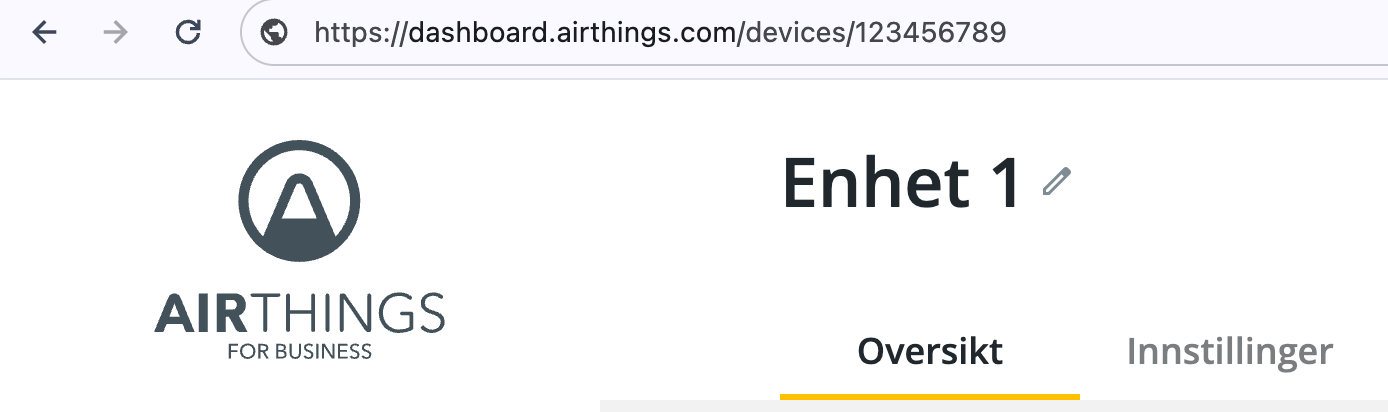

Serienummeret til hver Airthings-enhet du vil hente data fra (vises på enheten og i Airthings Dashboard).
Tilgang til Bruker → Integrasjoner i Evolo for å opprette en MQTT-nøkkel.

1. Aktiver MQTT og opprett en nøkkel i Evolo

Gå til Konfigurasjon → Gateways:

Åpne gatewayen bygget bruker, huk av Aktiver MQTT og lagre. Noter gatewayens gateway-nøkkel, for eksempel C2DM-4T4Z-GA71. Den brukes i topicene senere.
Gå til Bruker → Integrasjoner, fanen MQTT, og klikk Opprett ny MQTT-klient.
Gi den et navn, velg tilgangen Skriv MQTT, velg bygget, og klikk Opprett.
Kopier brukernavnet (UUID) og tokenet. Tokenet vises bare én gang, og du trenger begge i Airthings senere.

2. Legg til Airthings som enhet i Evolo

Gå til Konfigurasjon → Enheter

Legg til én ny enhet, for eksempel «Airthings». Skriv mqtt.evolo.no som IP-adresse/vertsnavn. Feltet er påkrevd, men brukes ikke til å koble seg til noe for denne typen.
Legg til et grensesnitt på enheten med type MQTT innkommende. Ingen andre innstillinger trengs.

Alle Airthings-enhetene i bygget kan ligge bak dette ene grensesnittet. Serienummeret i topicen på hvert datapunkt bestemmer hvilken fysisk enhet verdien kommer fra.

3. Legg til datapunkter

Legg til ett datapunkt per måling du vil lese, for hver Airthings-enhet. Datapunktene for én fysisk enhet bruker samme topic, men ulike uttrykk. Ta gjerne med rom eller enhet i navnet, for eksempel «Rom 109 Temperatur»:

Felt	Verdi
Navn	For eksempel «Temperatur»
Topic	`airthings/2930123456/sample`
Javascript for å lese verdi	`return message.temp;`

Uttrykk for de vanligste målingene

Måling	Uttrykk	Enhet
Temperatur	`return message.temp;`	°C
CO₂	`return message.co2;`	ppm
Luftfuktighet	`return message.humidity;`	%
Radon (korttid)	`return message.radonShortTermAvg;`	Bq/m³
Flyktige organiske forbindelser (VOC)	`return message.voc;`	ppb
Lufttrykk	`return message.pressure;`	hPa
Svevestøv PM2,5	`return message.pm25;`	µg/m³
Lys	`return message.lux;`	lux
Støynivå	`return message.soundLevel;`	dBA

Importer fra Excel

Har du mange enheter, kan du importere datapunktene fra Excel.

Velg Importer → MQTT innkommende i datapunktlisten og last ned malen. Malen inneholder ferdige rader for Airthings-målingene; kopier radene per enhet, bytt ut serienummeret i topic-kolonnen og fyll inn grensesnittets ID. Alle radene kan peke på samme grensesnitt.

4. Sett opp Airthings MQTT Publisher

I Airthings Dashboard, under Integrasjoner → MQTT Publisher, oppretter du en tilkobling til Evolo:

Innstilling	Verdi
Broker / Host	`mqtt.evolo.no`
Port	`8883`
Protokoll	MQTTS (TLS)
Brukernavn	MQTT-nøkkelens UUID fra Evolo
Passord	Tokenet fra Evolo
Sertifikater	Ikke nødvendig, brukernavn og passord er nok
Event types	Samples. «Hub metadata» kan stå av; den gir bare huben sin egen status
Topic format	`evolo/<gateway-nøkkel>/inbound/airthings/${serial_number}/${message_type}`

Når du lagrer og aktiverer publisheren, sender Airthings én testmelding fra serienummer 0000000000. Den bekrefter tilkoblingen, men treffer ingen datapunkter og kan ignoreres.

5. Test

Airthings-enheter måler og rapporterer omtrent hvert 5. minutt, så regn med 5 til 10 minutter fra publisheren er aktivert til første verdi vises.
Åpne et datapunkt i Evolo og klikk Les datapunkt for å se siste mottatte verdi. Du kan også abonnere på evolo/<gateway-nøkkel>/tags/# med en MQTT-klient og se verdiene komme inn.

Feilsøking

Trenger du hjelp? Ta kontakt med din installatør eller vår support på support@evolo.no
