Opprett dashboard per bygg

Hva et dashboard kan vise

Du kan vise widgets for:

• Inneklima
  statistikk per etasje

• Alarmer
  sammendrag av aktive alarmer

• Ventilasjon
  status på anleggene

• Kalender
  driftstider og styring av drift per objekt

• Spjeldoversikt
  luftbalanse og spjeldåpninger per anlegg

Oppsett av komponenter til Dashboard

For at Evolo skal kunne bruke dine komponenter i widgets, må du sette visningstype på dem.

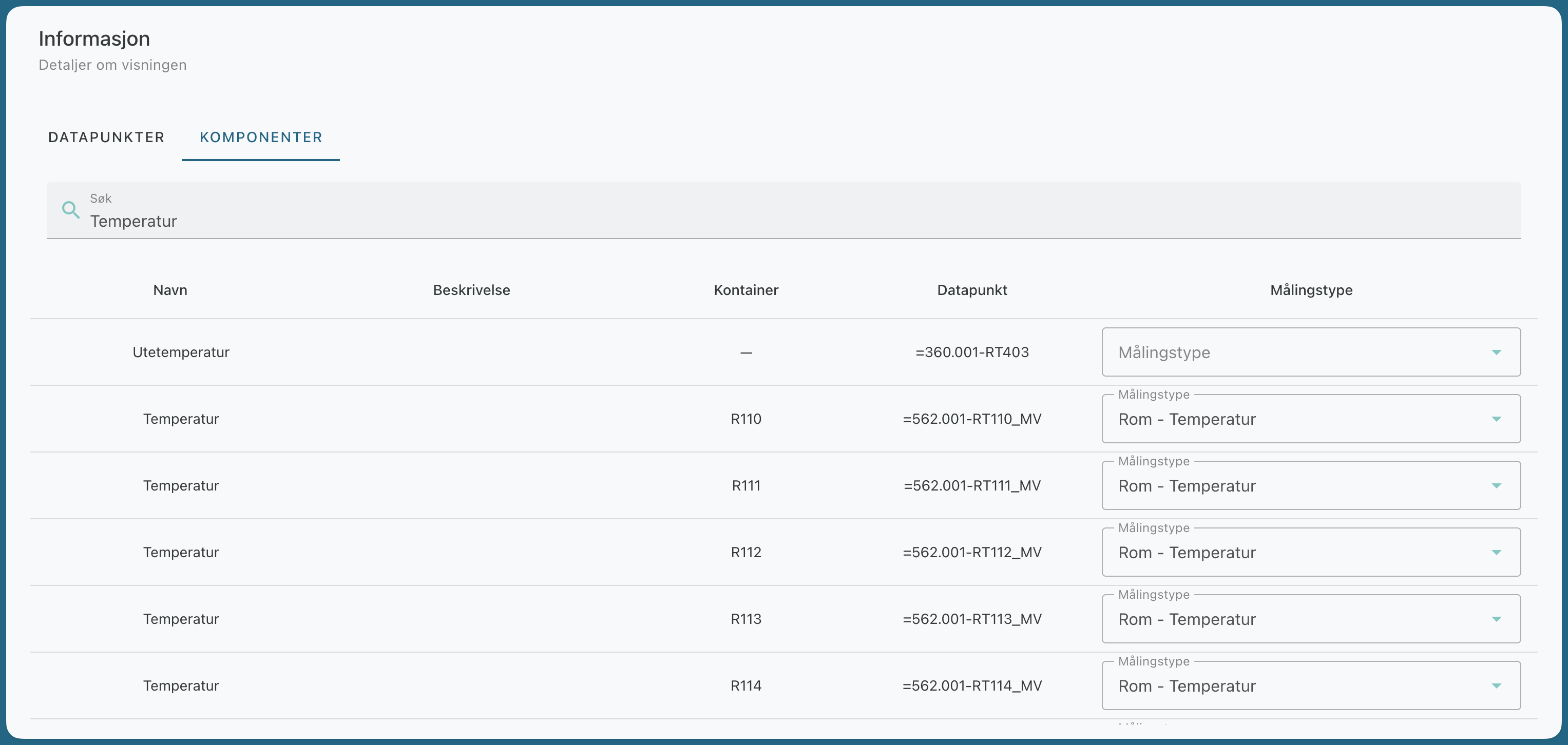

Informasjons-dialogen i visningsbyggeren viser alle datapunktene som er tatt i bruk.

I fanen Komponenter kan du knytte komponenter i visningen til widgets i dashboardet.

Slik gjør du det

1. Klikk på fanen Komponenter i visningsbyggeren, du må ha Installatør-rolle

2. Velg Målingstype for hver komponent du ønsker å vise frem

Opprett widgets

1. Opprett eller åpne en visning med type “Fast plassering“.

2. Legg til widgetene du vil bruke via sidemeny.

3. Gå til visningsmodus.

4. Kontroller at widgetene viser data.

Inneklima-widget

Viser en oppsummering av inneklimaet i bygget, med gjennomsnittlig temperatur og CO₂-nivå per etasje. Fargene gir en rask indikasjon på om verdiene er innenfor anbefalt nivå.

Widgeten bruker komponentene du har satt til visningstype for inneklima, og har ingen egne innstillinger utover navn.

Alarmer-widget

Viser et sammendrag av aktive alarmer i bygget, gruppert etter prioritet. Slik ser du raskt om noe krever oppfølging.

Slå på Vis siste alarmer i innstillingene hvis du også vil vise de nyeste alarmene.

Ventilasjon-widget

Viser status på ventilasjonsanleggene i bygget, blant annet regulert temperatur og avvik mot settpunkt.

Under Datamodus velger du om widgeten skal vise sanntid, siste dag eller siste 7 dager.

Kalender-widget

Viser driftstidene til de kalenderobjektene du velger.
Under Kalenderobjekter i innstillingene velger du hvilke objekter widgeten skal vise.

Styring av drift fra Kalender-widget

Kalender-widgeten lar brukere styre drift direkte fra dashbordet – uten tilgang til resten av kalenderen. Alle som har tilgang til visningen kan starte eller utvide drift på objektene i widgeten.

• Start drift når et objekt står, eller Utvid drift når det kjører

• Velg lengde: +1 time, +2 timer, til 22:00 eller ut dagen

• Endringen blir en engangshendelse – den vanlige timeplanen røres ikke

Spjeldoversikt-widget

Gir en samlet oversikt over luftbalansen. Den viser balansen mellom tilluft og avtrekk, hvor mye hvert spjeld er åpent, og et kort innsiktshint.

Du kan velge mellom to visningsmoduser:

• Oversikt
  viser kun spjeldene og luftbalansen

• Optimalisering
  fremhever styrende spjeld, sorterer på åpning og gir et hint om viftetrykket

Slik setter du opp widgeten:

1. Legg til et Spjeldoversikt-kort i visningsbyggeren.

2. Legg til ett eller flere tillufts- og avtrekksspjeld.

3. Velg Type (Tilluft eller Avtrekk), og gi spjeldet et navn hvis du vil.

4. Velg datapunkt for Luftmengde (m³/h).

   Åpning (%), Pådrag (%), Vmin (m³/h), Vmax (m³/h) er valgfrie.

5. Lagre.

Farger og hint

Hold musepekeren over spørsmålstegnet nederst i kortet for å se hva fargene betyr. Et spjeld regulerer best mellom 50 og 90 % åpning. Rødt betyr at spjeldet står nesten igjen eller nesten helt åpent, og grått betyr at det er lukket.

Spjeld på minimum luftmengde, for eksempel om natten eller i tomme rom, kan stå på 10–20 % og vises da som røde. Det er normalt.

I Optimalisering-modus gir kortet et hint om viftetrykket, basert på det mest åpne spjeldet.
