Opprett BACnet-alarmer
BACnet-alarmer lar Evolo motta og vise alarmer som genereres direkte av BACnet-enheter i bygget.
Skrevet av Evolo Support
Sist oppdatert 10 dager siden
Selve alarmlogikken styres av BACnet-enheten. Evolo Gateway tar imot, viser den frem i alarm-tabellen og lar deg kvittere alarmene.
Hvordan det fungerer
BACnet-enheter lokalt genererer alarmhendelser etter sitt eget oppsett.
Evolo Gateway mottar alarmvarslingen fra BACnet-enheten.
Alarmen vises i Evolo som en aktiv alarm med tidspunkt, prioritet og beskrivelse.
Når en bruker kvitterer alarmen i Evolo, sendes kvitteringen automatisk tilbake til BACnet-enheten.
Forutsetninger
Anlegget må ha et BACnet IP-grensesnitt konfigurert i Evolo.
Datapunktene som skal brukes må være av typen BACnet IP.
Sette opp en BACnet-alarm
Det finnes tre måter å opprette BACnet-alarmer på:
Gå til Oppsett → Alarmer for anlegget ditt.
Klikk Opprett ny alarm og velg BACnet alarm.
Fyll inn feltene:
BACnet-klienten i gateway-oppsettet viser alle objekter på nettverket. Objekter som allerede er lagt til som datapunkt, har en bjelleknapp som lar deg opprette en BACnet-alarm med ett klikk.
Gå til Konfigurasjon → Gateway, åpne gatewayen og velg fanen Bacnet klient.
Finn enheten og objektet du vil alarmsette.

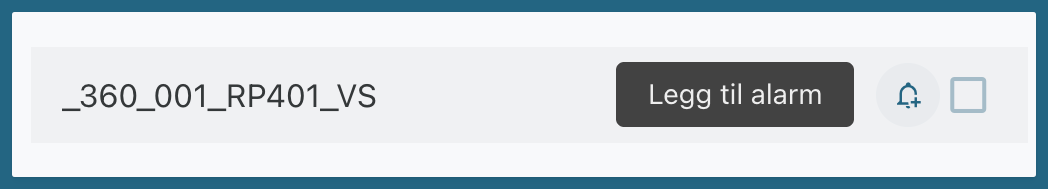

Klikk på bjelle-ikonet (Legg til alarm) ved siden av objektet. En grønn bjelle med hake betyr at det allerede finnes en alarm for dette datapunktet. Feltet Prefix i klienten brukes også i navnet på alarmen.
Alarmen opprettes automatisk basert på informasjonen fra klienten.
Du kan importere flere BACnet-alarmer på én gang via Excel-malen.
Last ned malen fra Evolo (Oppsett → Alarmer → Importer).
Malen inneholder et eget eksempel for BACnet-alarmer. Fyll inn datapunktets navn, BACnet-type, navn, beskrivelse og prioritet.
Last opp den utfylte malen.
Grenseverdier
For analoge BACnet-datapunkter kan Evolo lese og endre alarmgrensene som er satt på selve BACnet-enheten.
Low limit: alarmgrense for lav verdi
High limit: alarmgrense for høy verdi
Disse verdiene leses direkte fra BACnet-enheten når du åpner alarmen. Du kan justere dem, og endringen skrives tilbake til BACnet-enheten.
Kvittering av BACnet-alarmer
BACnet-alarmer kvitteres på samme måte som andre alarmer i Evolo:
Finn alarmen
Gå til Alarmer og finn den aktive alarmen.
Kvitter alarmen
Klikk Kvitter på enkeltalarmen, eller bruk Kvitter alle for å kvittere alle ukvitterte alarmer samtidig.
Når du kvitterer en BACnet-alarm i Evolo, sendes kvitteringen automatisk tilbake til BACnet-enheten. Dersom gatewayen er midlertidig offline, sendes kvitteringen så snart gatewayen kobler seg til igjen.
Vanlige spørsmål
Hvorfor vises ikke datapunktet mitt i listen?
Hvorfor vises ikke datapunktet mitt i listen?
Kun datapunkter med protokolltype BACnet IP vises. Sjekk at datapunktet er riktig konfigurert under Gateway-oppsett.
Alarmen ble kvittert i Evolo, men BACnet-enheten viser den fortsatt som aktiv. Hva gjør jeg?
Alarmen ble kvittert i Evolo, men BACnet-enheten viser den fortsatt som aktiv. Hva gjør jeg?
Sjekk at gatewayen er online. Kvitteringen sendes automatisk til BACnet-enheten når gatewayen er tilgjengelig. Dersom problemet vedvarer, kontakt oss.
Kan jeg stille inn alarmgrenser for binære BACnet-objekter?
Kan jeg stille inn alarmgrenser for binære BACnet-objekter?
Nei. Grenseverdier (high/low limit) gjelder kun for analoge datapunkter. Binære og multistate objekter styrer sin alarmlogikk internt i BACnet-enheten.
Hva er forskjellen på BACnet-alarm og en vanlig datapunkt-alarm i Evolo?
Hva er forskjellen på BACnet-alarm og en vanlig datapunkt-alarm i Evolo?
En vanlig datapunkt-alarm lar Evolo evaluere alarmbetingelsen (f.eks. «verdi over X»). En BACnet-alarm betyr at det er BACnet-enheten som evaluerer og sender alarmhendelsen. Evolo mottar og viser resultatet.
