Hva er en ET-Kurve?
Bruk ET-kurven for å få en grafisk fremstilling av anleggets energiforbruk ved ulike utetemperaturer.
Skrevet av Aleksander Bless
Sist oppdatert 7 dager siden
E står for energi, og T står for temperatur. En ET-kurve viser hvor mye energi en bygning bruker ved ulike utetemperaturer.

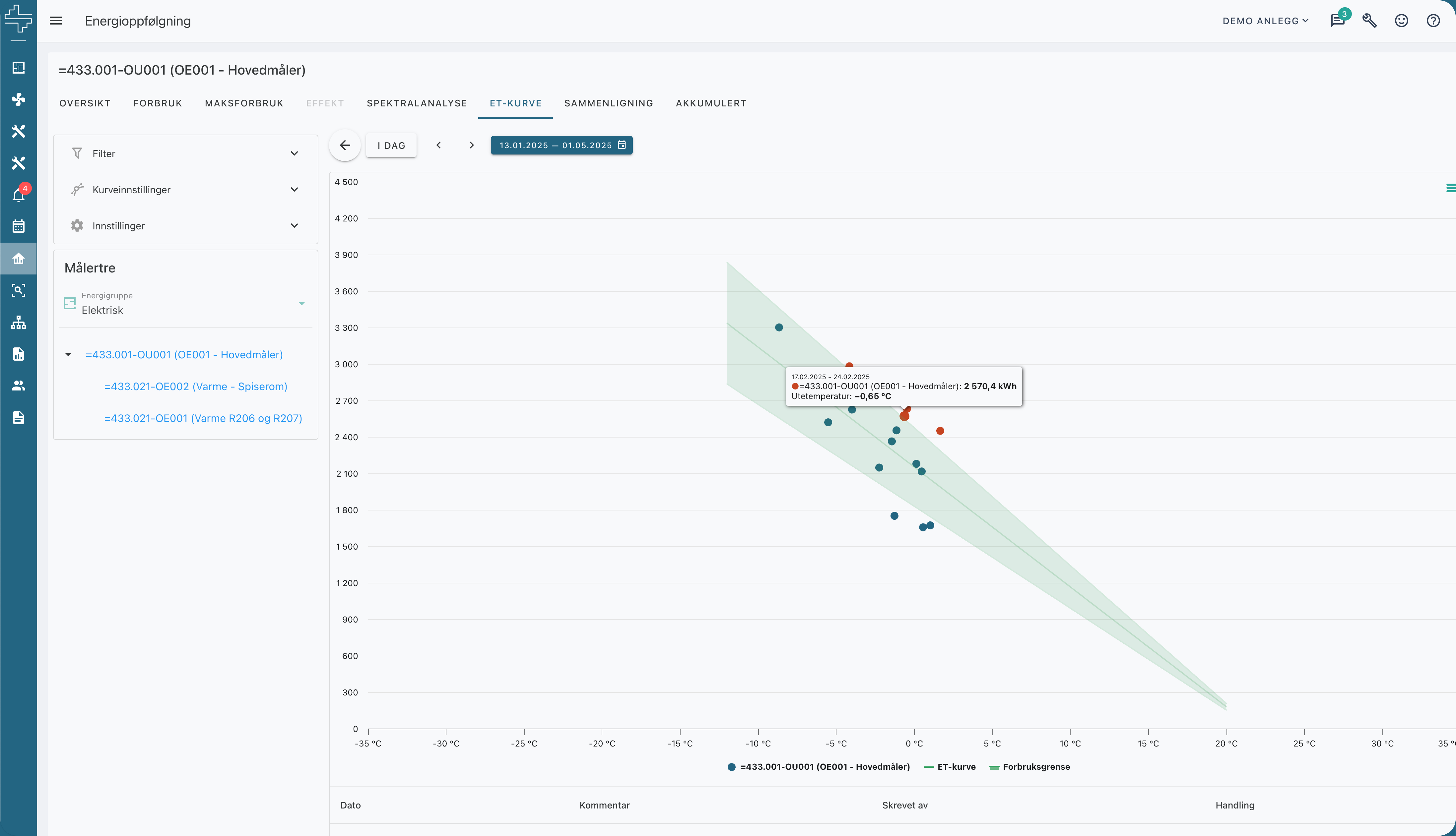

Forklaring av grafen
X-aksen viser gjennomsnittstemperaturen for den valgte perioden.
Y-aksen viser energiforbruk i kilowattimer (kWh).
Blå punkter viser energiforbruk per dag, uke eller måned, avhengig av hvilken periode du har valgt.
Gule punkter viser at punktet har en tilhørende kommentar.
Røde punkter viser energiforbruk som avviker fra ET-kurven.
Grønn linje viser forventet energiforbruk, beregnet ut fra data fra de siste 365 dagene.
Grønne ytterlinjer: viser avvik i prosent eller kWh. Disse kan justeres i innstillingene.
De blå punktene bør ligge så nær den grønne linjen som mulig. Hvis et punkt havner utenfor de grønne ytterlinjene, tyder det på et avvik fra forventet forbruk.
Eksempel på avvik
Lavere forbruk kan skyldes ferier.
Høyere forbruk kan oppstå ved uvanlig aktivitet i bygget, for eksempel større arrangementer eller annen ekstra bruk av fasilitetene.
Over tid samler systemet inn mer data og forbedrer automatisk beregningen av forventet energiforbruk. Det gir en mer nøyaktig ET-kurve.

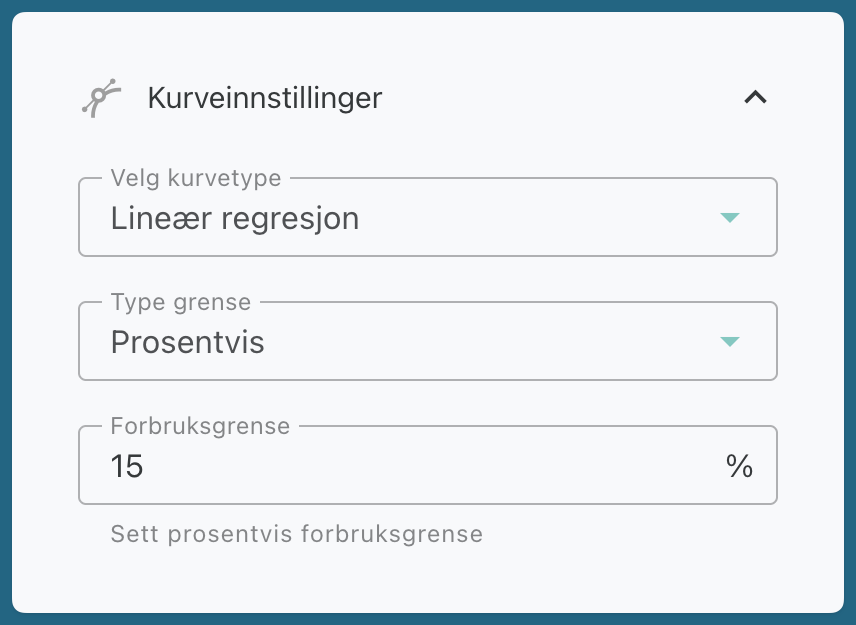

Kurveinnstillinger
Lineær regresjon
Lager en lineær kurve som tilpasser seg datasettet best mulig.
Viser et omtrentlig gjennomsnittlig forbruk i forhold til utetemperaturen.
Passer godt for anlegg uten kjøling, der energiforbruket vanligvis reduseres når det blir varmere ute.
Polynomial regresjon
Bruker en tredjegradsligning for å tilpasse datasettet mer nøyaktig.
Gir en kurve med knekkpunkter som kan endre retning hvis forbruket øker ved høyere temperaturer.
Forbruksgrense
Juster den prosentvise eller faste forbruksgrensen i grafen.
Ved 0 % er det ingen feilmargin, og du får én samlet kurve uten avvik.

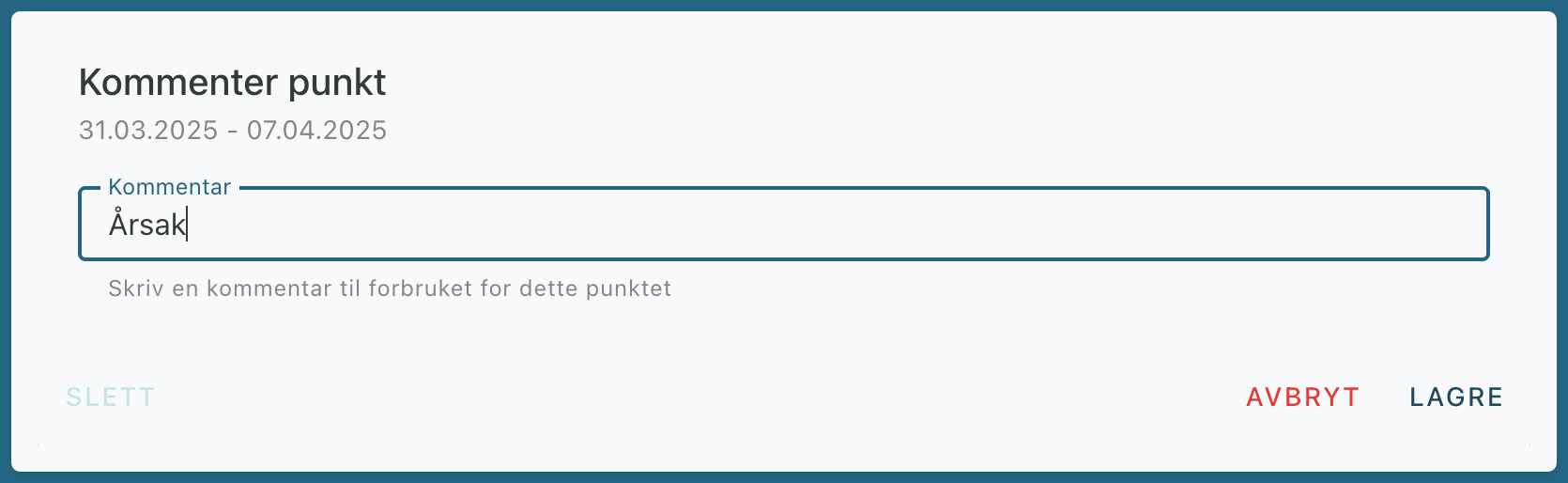

Legg til kommentar
Klikk på et punkt i grafen for å legge til en kommentar.
