Grafer og logging av data

Her ser du hvordan grafer fungerer i Evolo, hvordan du endrer periode, eksporterer data og filtrerer bort støy i måleverdier.

Skrevet av Aleksander Bless

Sist oppdatert Omtrent 9 timer siden

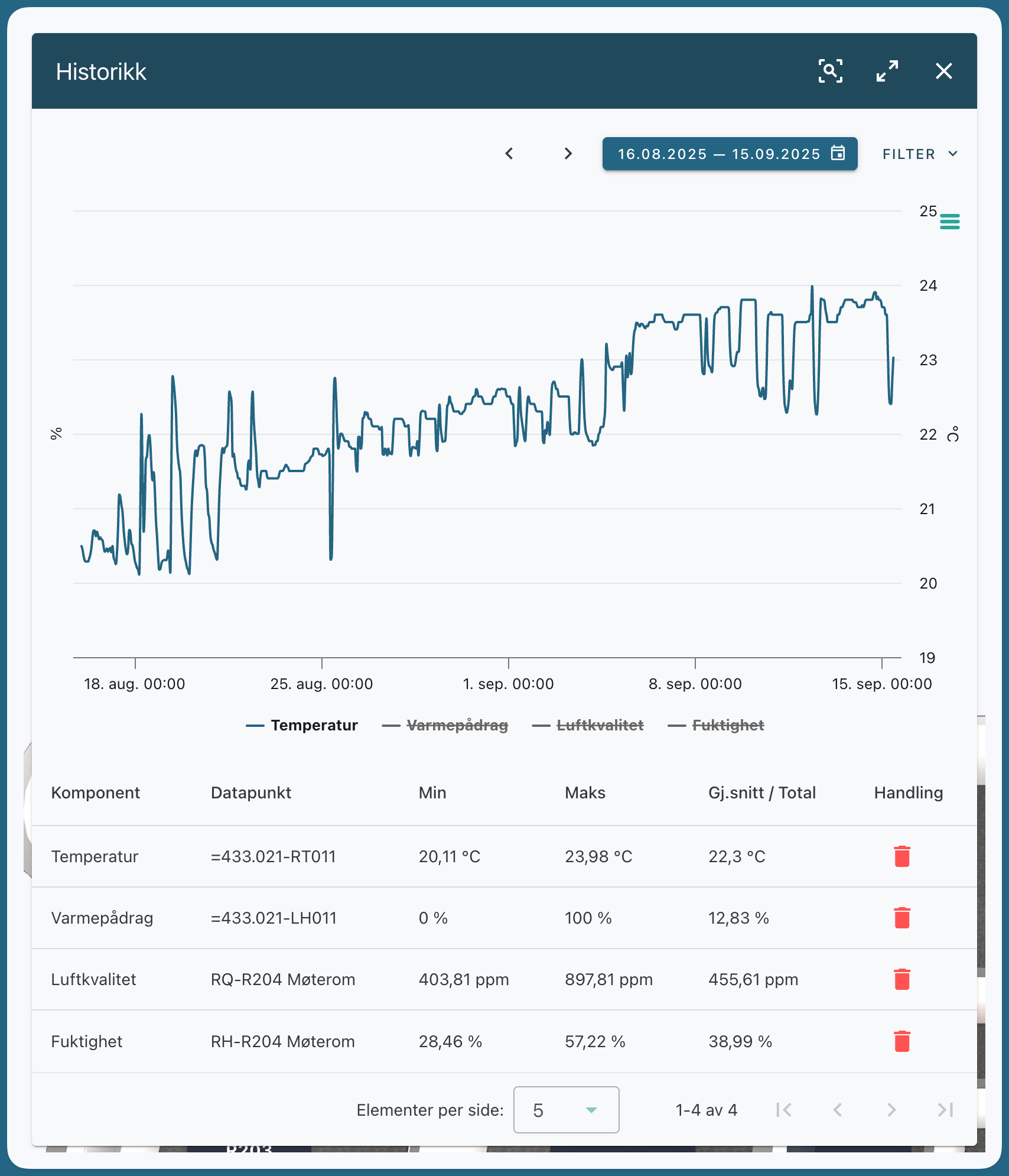

Slik fungerer grafene

Grafer brukes for å vise historiske data fra bygget.

  • X-aksen viser tid

  • Y-aksen viser de loggede verdiene

  • En graf kan vise ett eller flere datasett samtidig

Flere datasett i samme graf

Evolo fordeler datasettene automatisk på Y-aksene:

  • Datasett med samme enhet, for eksempel prosent eller grader, vises mot samme Y-akse

  • Datasett med ulike enheter fordeles på hver sin side

  • Hvis grafen har mer enn to datasett, velger systemet hvilke enheter som skal knyttes til aksene ut fra hva det finnes flest av

En graf kan bare ha to Y-akser
Hvis du viser mange datasett med ulike enheter samtidig, kan noen av dem derfor bli vanskeligere å lese mot aksene.

Når datapunkter mangler

Hvis et datapunkt mangler, fyller systemet inn verdien automatisk.

Dette gjøres med lineær interpolasjon. Det betyr at systemet beregner en verdi basert på punktene før og etter, slik at grafen fortsatt blir sammenhengende.

Hvordan endrer jeg periode?

Slik bytter du periode i grafen:

  1. Åpne grafen

  2. Klikk på datovelgeren

  3. Velg ønsket periode

  4. Velg eventuelt oppløsning, for eksempel dag, uke eller måned

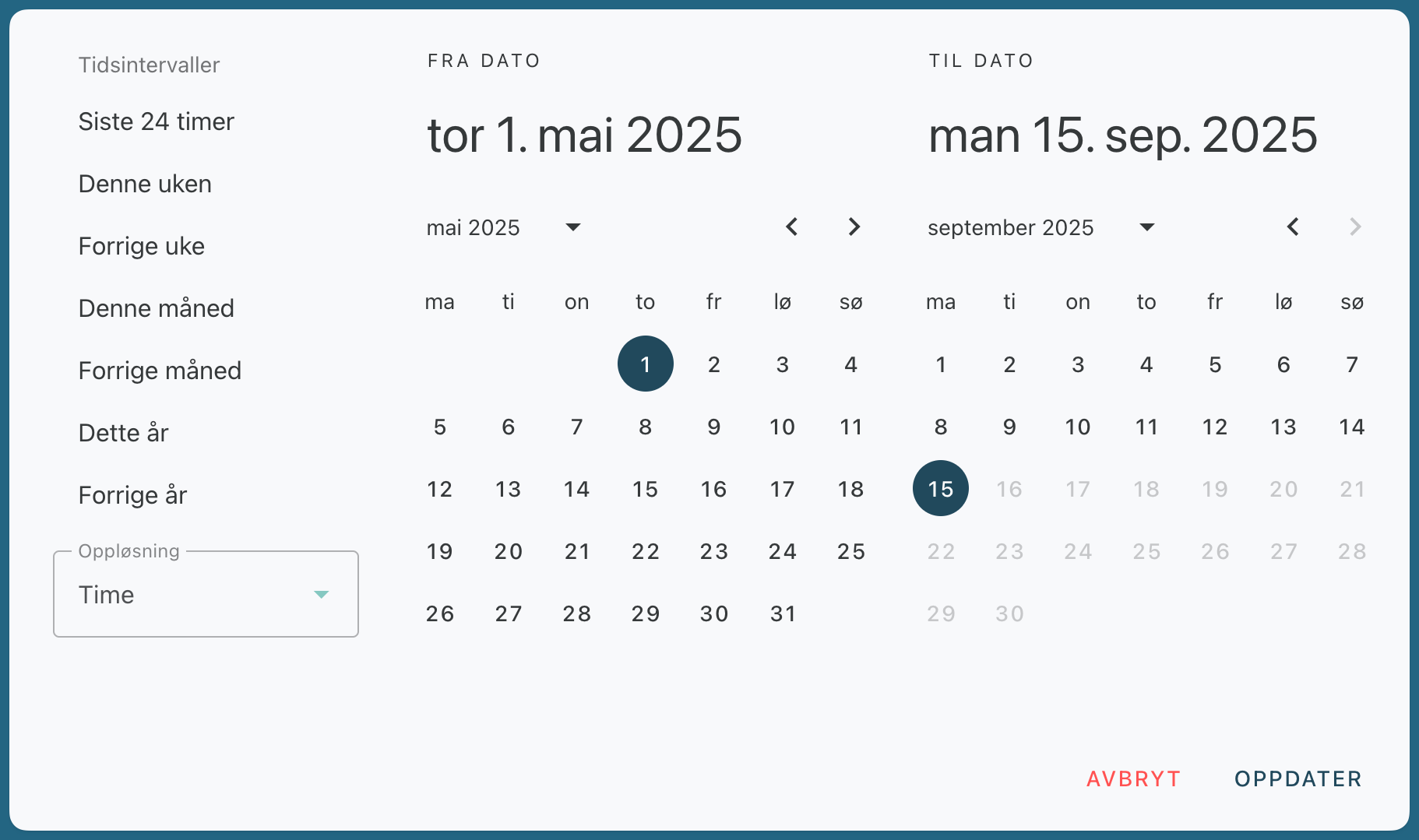

Datovelger

Last ned eller eksporter data

Slik eksporterer du grafen eller dataene:

  1. Åpne grafen

  2. Klikk på menyen i grafen

  3. Velg om du vil laste ned grafen eller eksportere datasettet

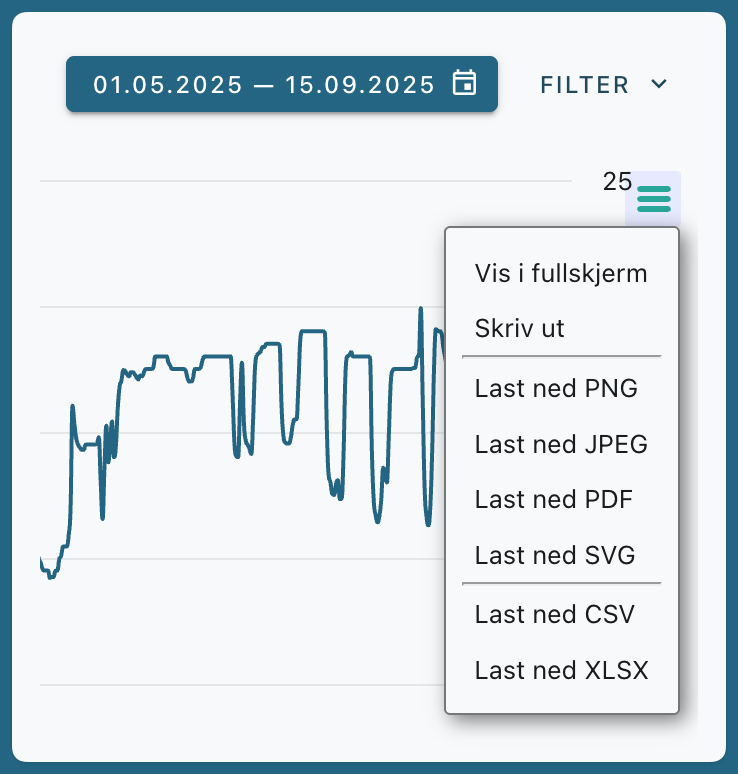

Last ned graf eller eksporter data

Du kan laste ned i disse formatene:

  • SVG

  • PNG

  • CSV

  • XLSX

Filtrer bort støy i data

Hvis datasettet inneholder støy, for eksempel negative verdier som ikke skal være der, kan du bruke filterfunksjonen.

Slik fungerer filteret

  1. Velg hvor stor andel av dataene som antas å være feil

  2. Angi en korreksjonsfaktor

  3. Systemet fjerner ytterpunktene i datasettet, altså de høyeste og laveste verdiene innenfor valgt andel

  4. Deretter brukes de gjenværende verdiene til å finne hva som regnes som gyldige nivåer

  5. Verdier utenfor dette området markeres som ugyldige

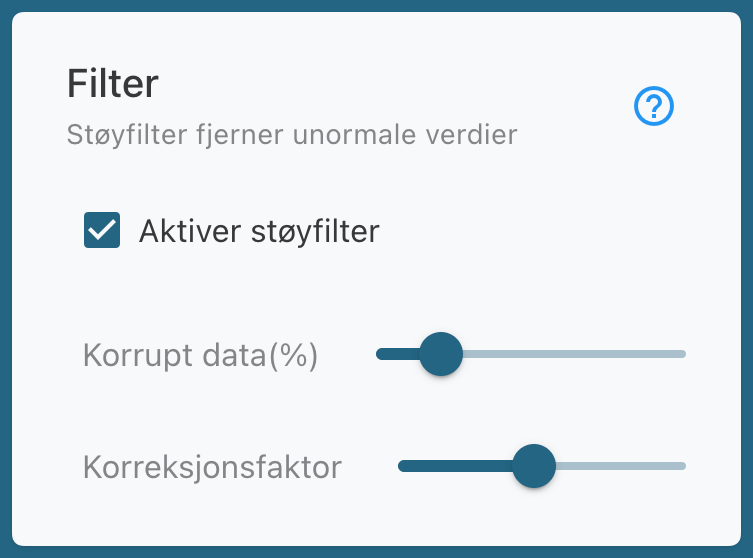

Støyfilter

Hva skjer med ugyldige verdier

Når filtreringen er utført:

  • ugyldige verdier erstattes med et rødt punkt

  • punktet settes til et gjennomsnitt av gyldige verdier

  • du kan holde musepekeren over punktet for å se hvilken verdi som ble filtrert bort
