Opprett et målepunkt

Målepunktet knyttes til et datapunkt som logger målerstand, og brukes videre i grafer og diagrammer i Energioppfølging.

Skrevet av Evolo Support

Sist oppdatert 12 dager siden

Før du starter

Målepunktet støtter bare akkumulerende datapunkter. Det betyr at datapunktet må øke over tid, slik som en målerstand. Spenning og effekt kan ikke brukes som målerstand i et målepunkt.

Typer målepunkter

Du kan velge mellom flere typer:

  • Fysisk måler
    Leser akkumulerende energidata fra et datapunkt i Evolo.
    Det er viktig at datapunktet er satt opp med loggtypen Akkumulerende.

  • Elhub-måler
    Leser et målepunkt fra Elhub.

  • Avviksmåler
    Beregner differansen mellom hovedmåleren og summen av undermålerne.
    (avvik=hovedmåler-undermålere)

  • Summåler

    Summerer verdier fra flere undermålere.

Slik gjør du det

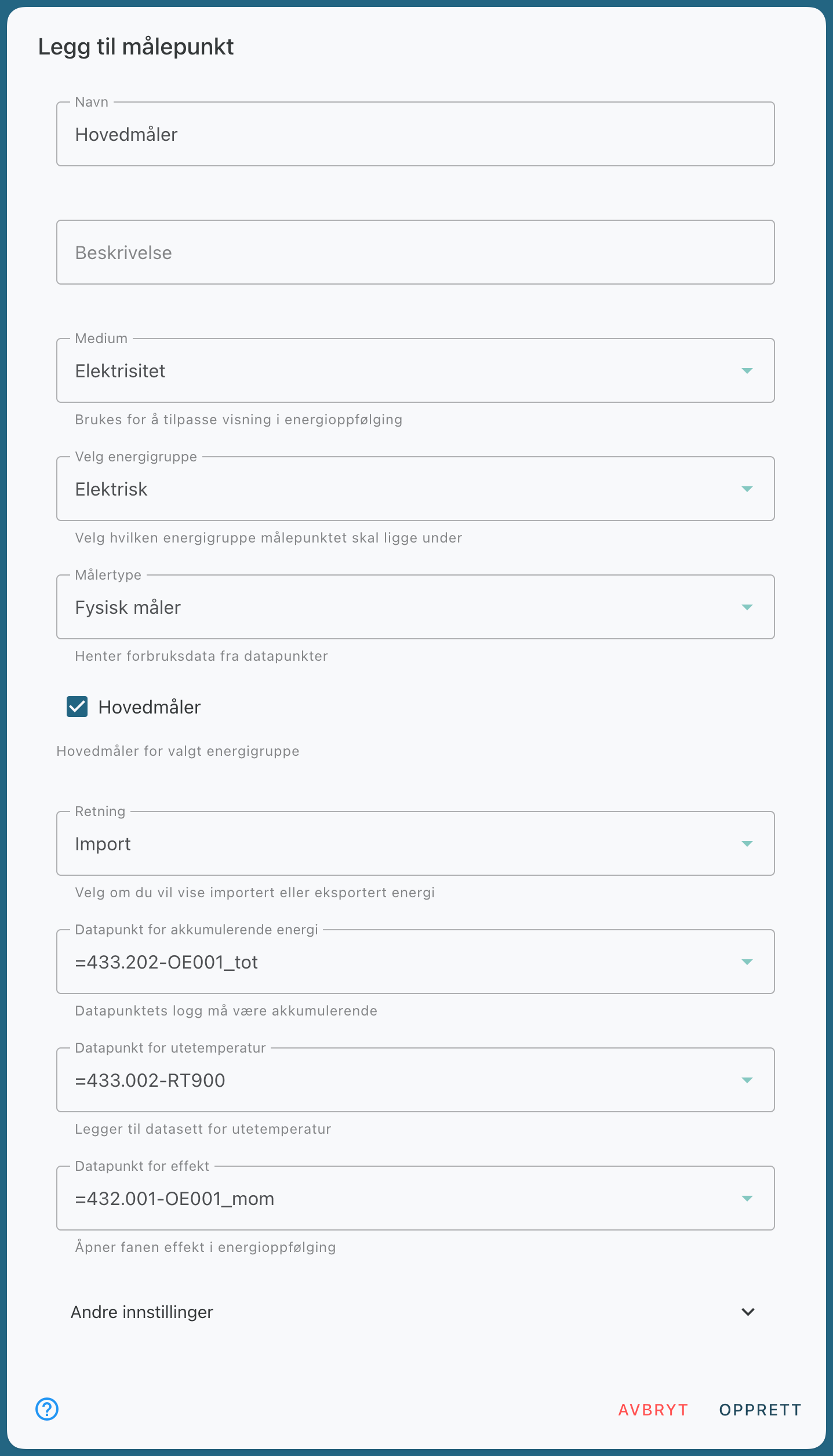

Eksempelet tar for seg en fysisk måler:

  1. Gå til Konfigurasjon og velg Energioppfølging.

  2. Åpne fanen Målerpunkter.

  3. Klikk Legg til nytt målepunkt.

  4. Skriv inn navn på målepunktet.

  5. Legg eventuelt inn en beskrivelse.

  6. Velg medium for måleren.

  7. Velg hvilken energigruppe målepunktet skal tilhøre.

  8. Velg datapunktet med akkumulerende logg for energidata.

  9. Velg eventuelt utetemperatur hvis du vil sammenligne forbruk mot temperatur.

  10. Velg eventuelt en standardlogg for å aktivere effekt-fanen.

  11. Legg eventuelt inn areal for å vise energiforbruk per m².

  12. Lagre målepunktet.

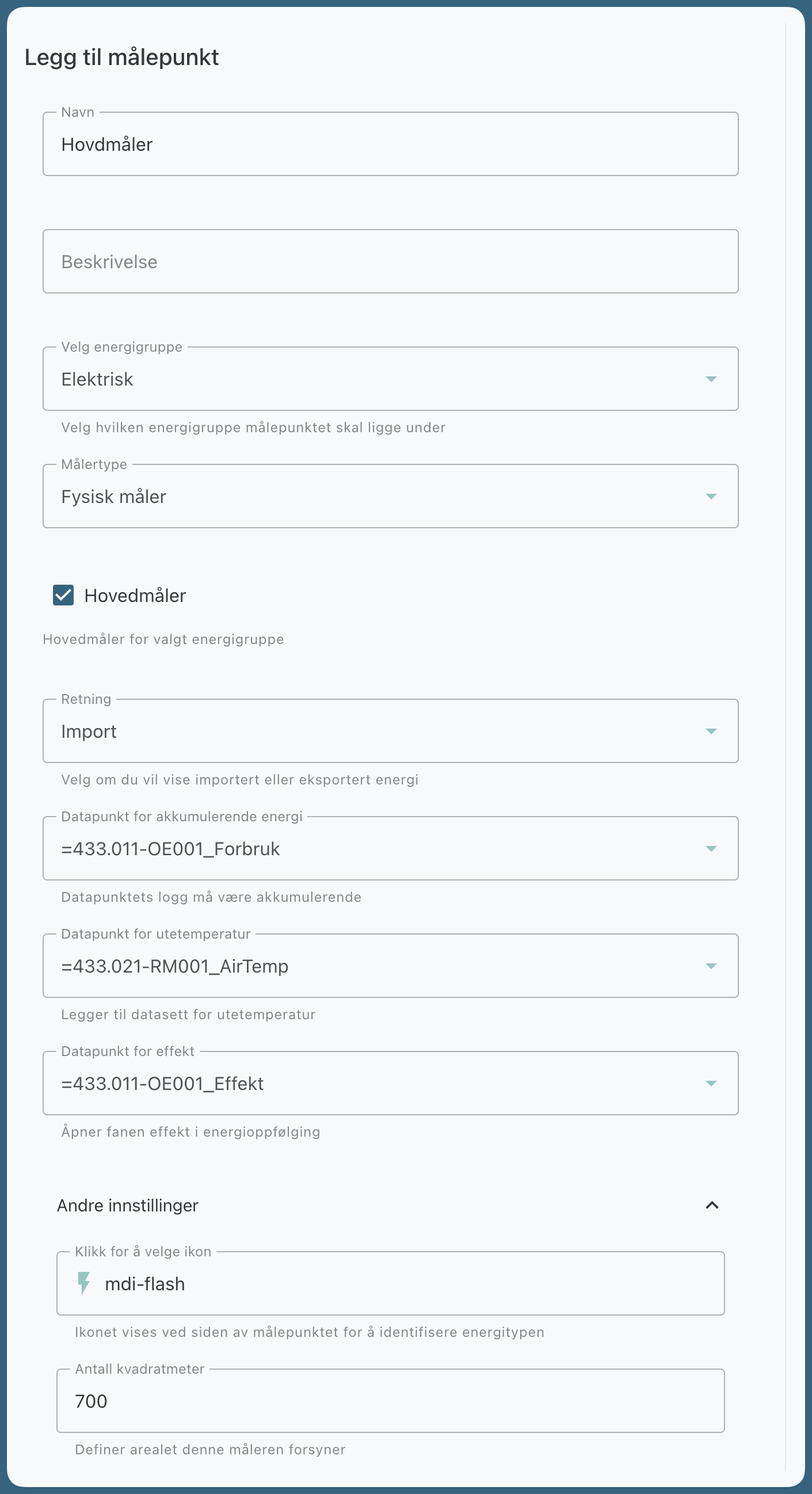

Eksempel

Hovedmåler og undermåler

Du kan merke et målepunkt som hovedmåler. Da kan det brukes som overordnet måler når du legger til nye målepunkter under feltet Undermåler av. Dette gjør at målerne vises i en hierarkisk struktur.
