Maksimalvokteren begrenser effekttopper i bygg ved å kombinere faktisk effektuttak og forbruk over tid. Siden energiselskap fakturerer timeeffekt, holder vokteren timeverdiene under en definert grense.

Når den er aktiv, overvåker den kontinuerlig forbruket. Hvis prognosen viser at timen vil overstige grensen, kobles laster ut trinnvis (steg 1, deretter steg 2 osv.). Innen hvert steg kobles de største lastene først, eller de som har vært lengst tilkoblet. Gjeninnkobling skjer når det er ledig effekt, med prioritet til laster som har vært lengst frakoblet.

Oppsett

1. Gå til Konfigurasjon → Applikasjoner

2. Klikk Legg til Applikasjon

3. Fyll inn feltene for applikasjonen maksimalvokter

Følgende felter må fylles ut:

• Fyll inn navn, eventuelt en beskrivelse og velg Gateway

• Datapunkt for målerstand
  Her velges et datapunkt som inneholder målerstanden. Dette må være et akkumulerende datapunkt.

• Datapunkt for effekt
  Her velges et datapunkt som inneholder det faktiske effektuttaket.

• Datapunkt for statusskriving (valgfritt)
  Her velges et datapunkt som maksimalvokteren kan bruke til å skrive hvilket utkoblingstrinn den har aktivt.

• Effektgrense
  Her angir du ønsket effektgrense.

Deretter må datapunktene (lastene) og/eller kalenderobjektene som skal skrives for å koble ut, velges:

Legg til datapunkter som skal skrives

• Datapunkt
  Her velges datapunkter som skal skrives når maksimalvokteren oppdager behov for utkobling.

• Verdi for utkobling
  Angi hva som skal skrives for å "koble ut" lasten som dette datapunktet er koblet til.

• Verdi for innkobling
  Angi hva som skal skrives for å "koble inn" lasten igjen.

• Effekt
  Angi hvor mye effekt dette datapunktet styrer.

• Steg
  Velg hvilket steg dette datapunktet (lasten) skal prioriteres i.

Legg til kalenderobjekter

Dette fungerer på samme måte som datapunkter. Forskjellen her er at når maksimalvokteren kobler ut et kalenderobjekt, vil denne kalenderprosessen være deaktivert inntil maksimalvokteren tillater tilkobling igjen.

• Modus ved utkobling
  Angi hva som skal skrives for å "koble ut" lasten som dette kalenderobjektet er koblet til.
• Modus ved innkobling
  Brukes til å bestemme hva som skal skrives ved innkobling hvis ingen kalenderhendelser er tilgjengelige når maksimalvokteren skal koble inn kalenderobjektet igjen (fallback).
• Effekt
  Angi hvor mye effekt dette kalenderobjektet styrer.

• Steg
  Velg hvilket steg dette kalenderobjektet skal prioriteres i.

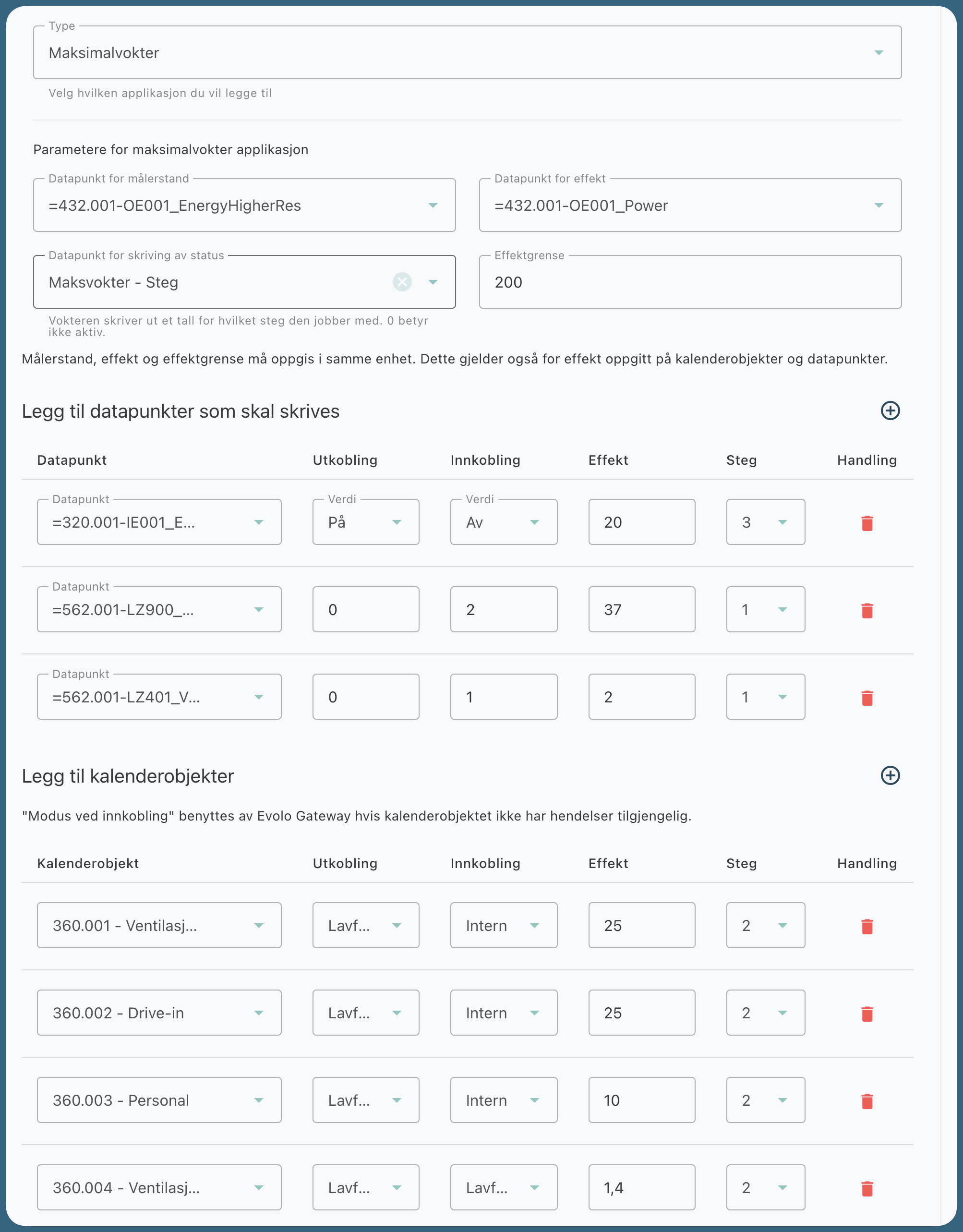

Eksempel på Maksimalvokter-applikasjon

Fullfør med Opprett
